Управление энергокомплексом на заводе Ямал СПГ

продукт

UNLIM SCADA

год реализации

2026

Управление энергокомплексом на заводе Ямал СПГ

Задача: исключить блэкаут за полярным кругом

«Ямал СПГ» — это не просто завод, а огромный инфраструктурный комплекс с портом, аэропортом и жилыми модулями. Критическая особенность объекта — полная энергетическая изоляция: ближайшие ЛЭП находятся за 700 км. Любое отключение электроэнергии здесь означает не только миллионные убытки от остановки производства, но и угрозу безопасности персонала.

Хотя комплекс добывает газ, для аварийного электроснабжения были выбраны именно дизельные электростанции — они способны быстрее и надежнее принимать критическую нагрузку в нештатных ситуациях. Однако работа в арктических условиях (температуры до −50°С, соленасыщенная атмосфера, высокая ветровая нагрузка) предъявляла жесткие требования ко всему оборудованию, включая систему управления.

Решение: SCADA от UNLIM

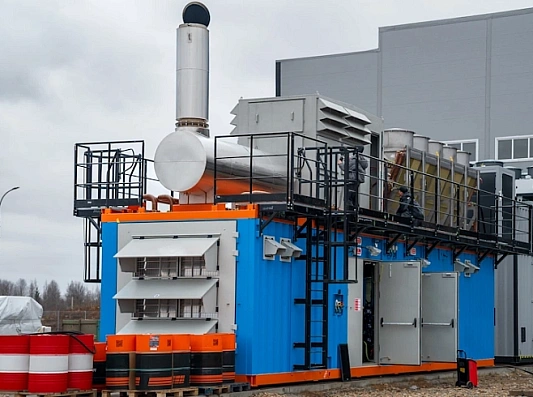

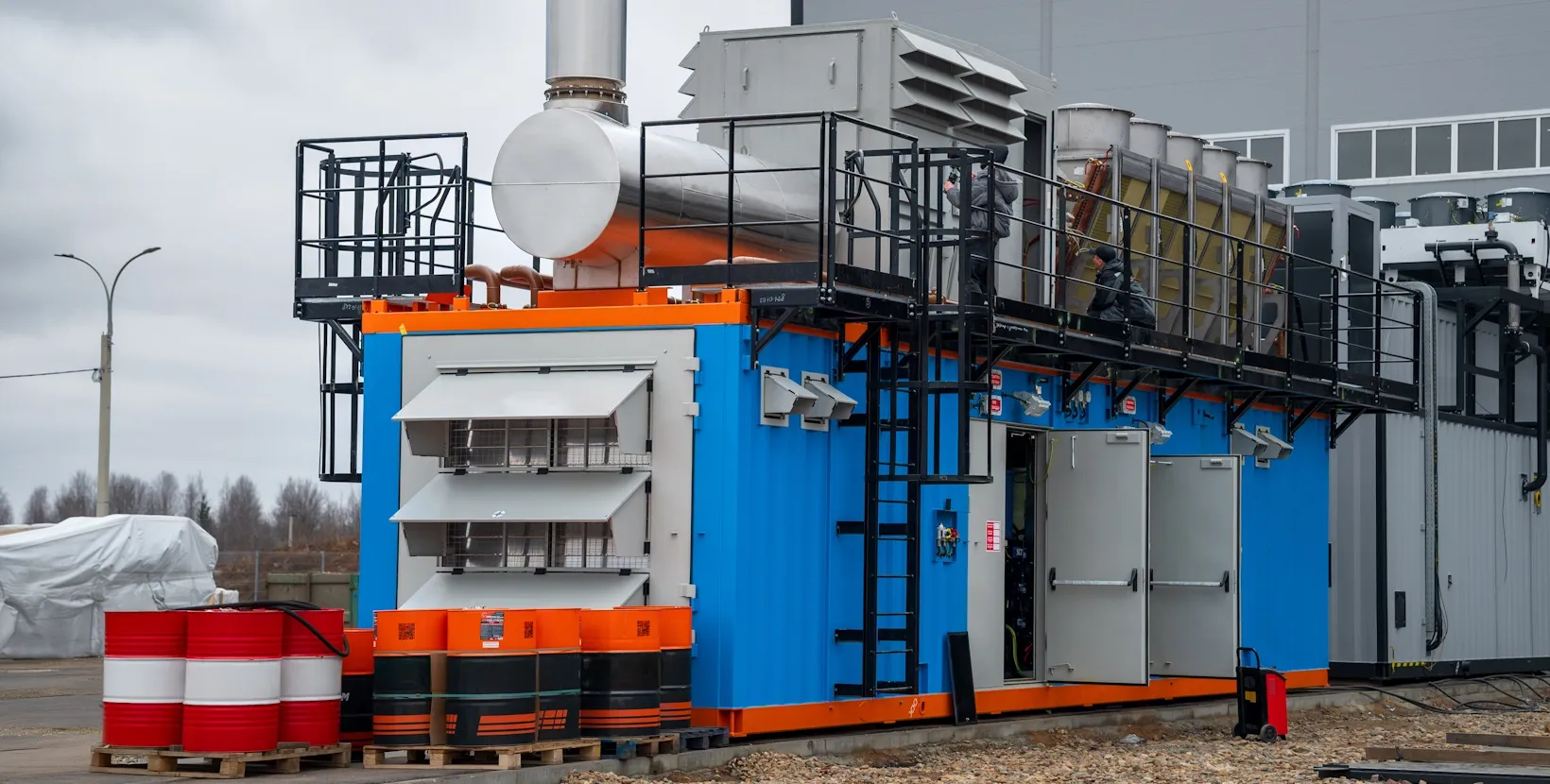

Для управления энергокомплексом из 6 ДЭС на базе двигателей Yuchai была разработана и внедрена автоматизированная система диспетчеризации на базе SCADA. UNLIM выполнила полный цикл работ — от проектирования до интеграции и пусконаладки.

Что включает АСУ ТП энергокомплекса:

  • Программируемые логические контроллеры Regul. Производятся российской компанией Прософт и соответствуют требованиям безопасности объектов критической инфраструктуры. В шкафу управления каждой ДЭС установлена пара взаимно-резервируемых ПЛК, а на общестанционном уровне координацию энергокомплекса обеспечивают еще два резервированных контроллера.
  • Два сервера в режиме горячего резервирования для обеспечения непрерывного сбора данных, архивирования и работы серверных приложений.
  • Автоматизированные рабочие места операторов с мнемосхемами и трендами.
  • Защищенные каналы связи (VPN) между станциями и диспетчерским пунктом.

Как SCADA обеспечивает надежность энергокомплекса «Ямал СПГ»

Система круглосуточно отслеживает критические параметры каждой из шести ДЭС: напряжение, частоту тока, температуру двигателя, давление масла, уровень топлива. Отклонения от заданных значений отображаются оператору в виде аварийных сигналов на мнемосхеме.

Система интеллектуально распределяет нагрузку между параллельно работающими ДЭС, обеспечивая максимальную топливную эффективность и ресурсосбережение.

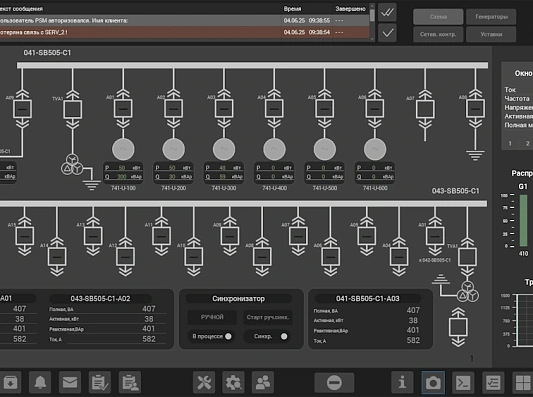

Весь энергокомплекс управляется централизованно с АРМ. Операторы видят единую мнемосхему, на которой отображается состояние станций, текущие параметры и аварийные сигналы. При возникновении нештатной ситуации (например, резкий скачок нагрузки или перегрев) SCADA немедленно сигнализирует оператору, а защитная логика, вплоть до аварийного останова конкретного генератора, срабатывает на уровне ПЛК или генераторных контроллеров независимо от SCADA.

SCADA хранит архив всех параметров энергокомплекса и происходящих событий, а также ведёт учёт моточасов каждой ДЭС. Это позволяет планировать техническое обслуживание по фактической наработке.

Преимущества для заказчика

  • Снижение влияния человеческого фактора: автоматизированы повторяющиеся операции и контроль заданных параметров, что снижает зависимость от ручных действий. Отклонения от заданных значений отображаются оператору в виде аварийных сигналов.
  • Бесперебойность: серверы и контроллеры работают в режиме горячего резервирования: при отказе основного оборудования резервное вступает в действие автоматически.
  • Безопасность производства: Блокировки и алгоритмы защиты, необходимые для работы на опасном производственном объекте, реализованы на уровне ПЛК и генераторных контроллеров, SCADA отображает их состояние и события.

Результат

Несмотря на сложные климатические условия и высокие требования промышленной безопасности, проект был успешно реализован. Сегодня SCADA-система контролирует надежную и эффективную работу энергокомплекса мощностью 15 МВт и бесперебойное электроснабжение ключевых объектов «Ямал СПГ».

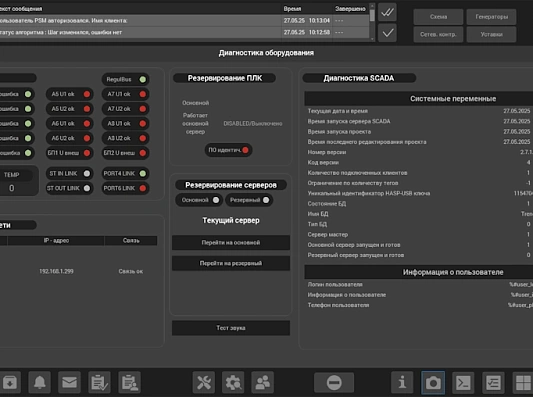

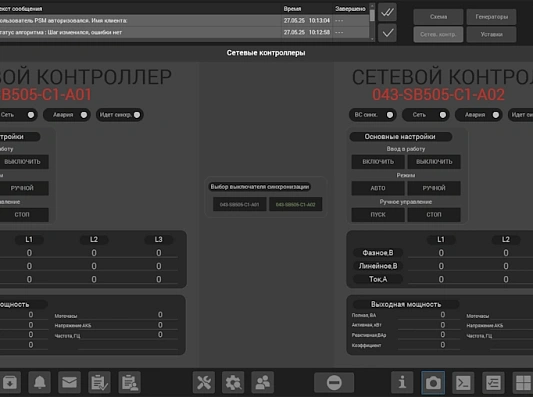

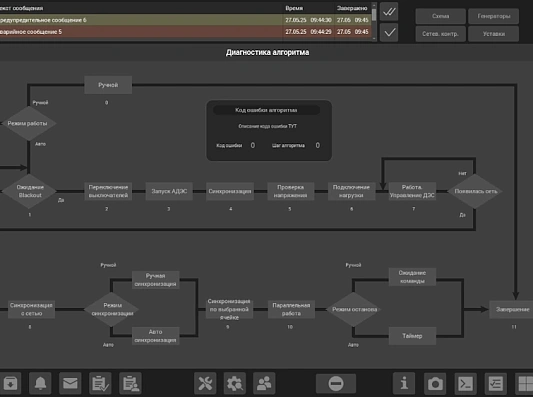

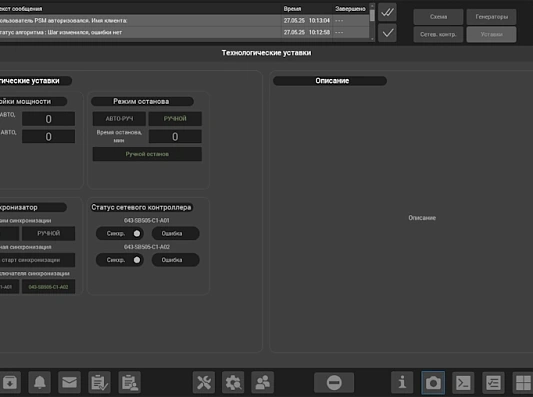

Интерфейс
