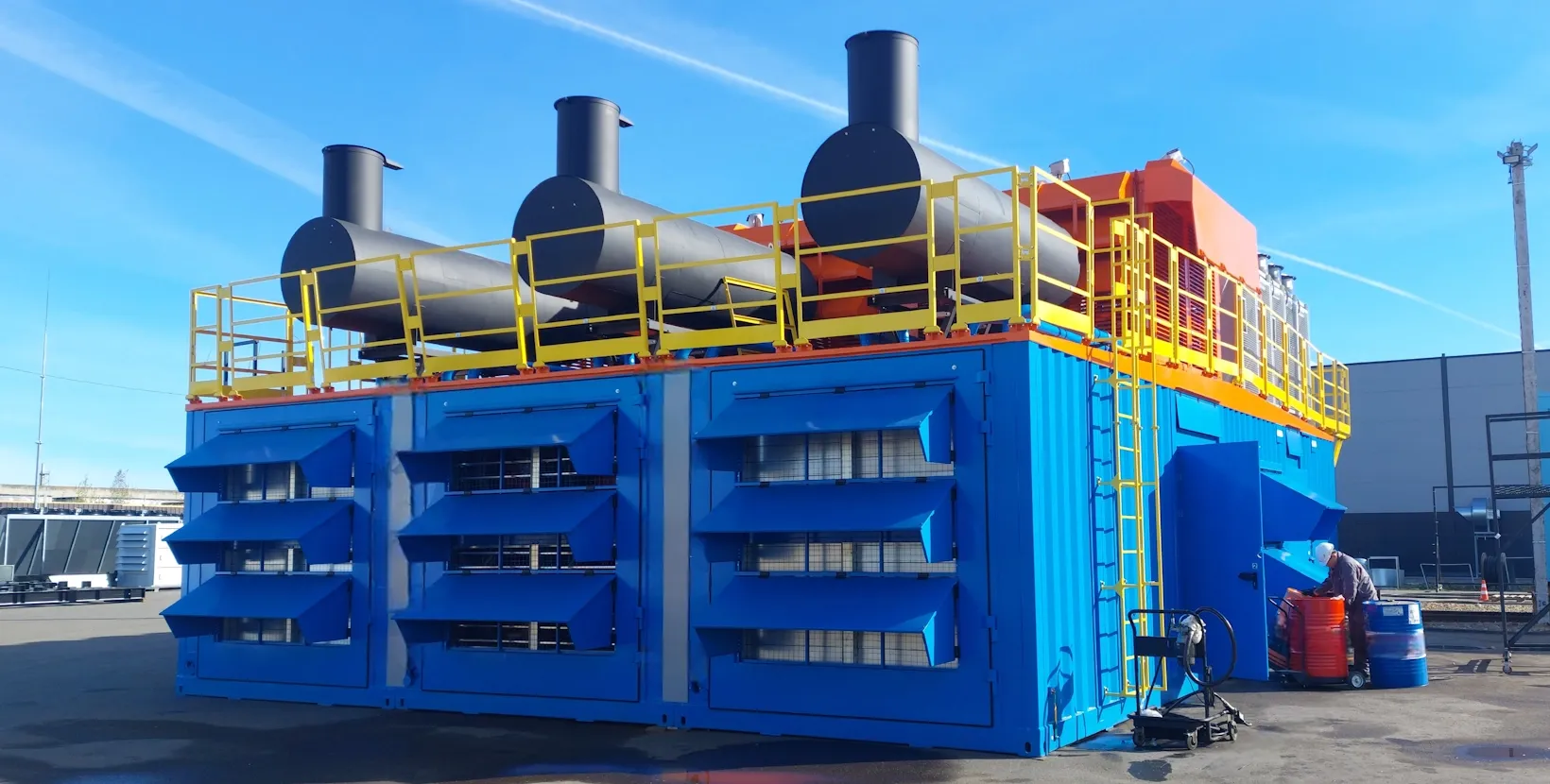

Управление резервным энергокомплексом Якутской ГРЭС-2

Аварийное электроснабжение потребителей второй очереди Якутской ГРЭС-2 обеспечивает комплекс из трех дизель-генераторных установок. Мощность каждой ДГУ — 3 мегаватта. Энергокомплекс предназначен для запуска ГРЭС..

Компания ПСМ UNLIM разработала систему управления дизельной электростанцией (ДЭС) и выполнила ее интеграцию в АСУ ТП Якутской ГРЭС-2 по стандартам заказчика. В рамках интеграции специалисты компании согласовали перечни сигналов и протоколы обмена, а также выполнили проектирование, монтаж и наладку взаимодействия со смежными системами АСУ ТП.

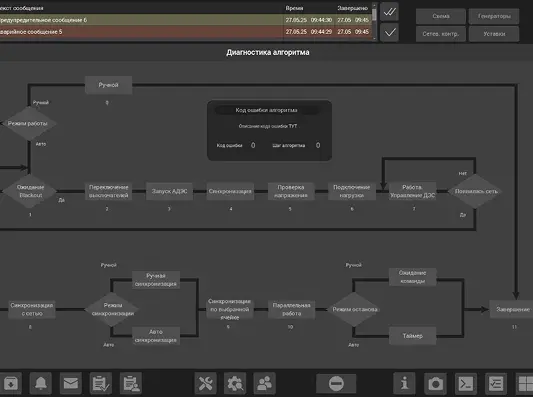

Система управления реализована на базе программируемого логического контроллера (ПЛК). Синхронизирована для параллельной работы ДГУ и имеет трехуровневую систему доступа персонала. В составе энергокомплекса оборудован обособленный операторский пункт. Регулировать работу ДЭС можно локально с операторской видеопанели, встроенной в пульт управления, или дистанционно с автоматизированного рабочего места (АРМ).

Что контролирует система управления:

• Энергокомплекс из трех дизель-генераторов (3 x 3 МВт).

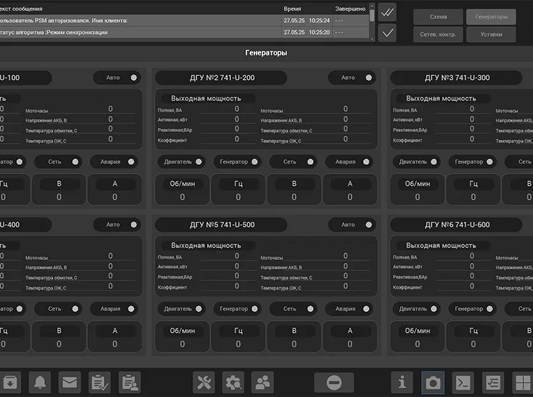

Система непрерывно мониторит параметры ДГУ на базе двигателей Baudouin (Weichai): мощность, напряжение, частоту тока, температуру охлаждающей жидкости, давление масла.

• Инженерные системы модульного здания.

АСУ ТП контролирует систему охлаждения двигателя, систему вентиляции, микроклимат блок-модулей.

• Топливное обеспечение.

Система измеряет расход топлива и производит автоматическую дозаправку расходных баков из внешней емкости — без участия оператора.

• Высоковольтное оборудование (ЗРУ-10,5 кВ).

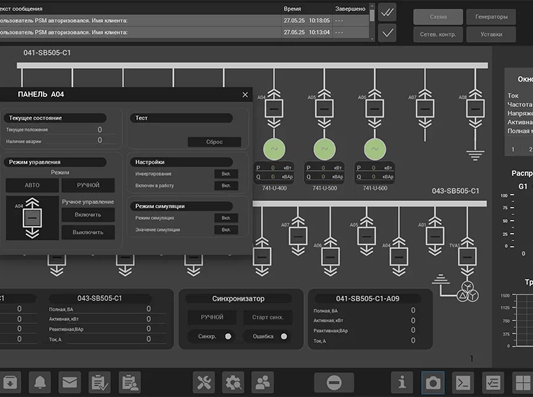

АСУ ТП обеспечивает синхронизацию ДЭС с распределительным устройством, автоматически регулирует нагрузку.

Резервный дизельный энергокомплекс на Якутской ГРЭС-2 — это полностью автоматизированная система, интегрированная в АСУ ТП объекта и оснащенная SCADA-системой диспетчеризации. Она обеспечивает стабильное автономное электроснабжение, и делает это с минимальным участием человека, максимальной безопасностью и экономической эффективностью.
