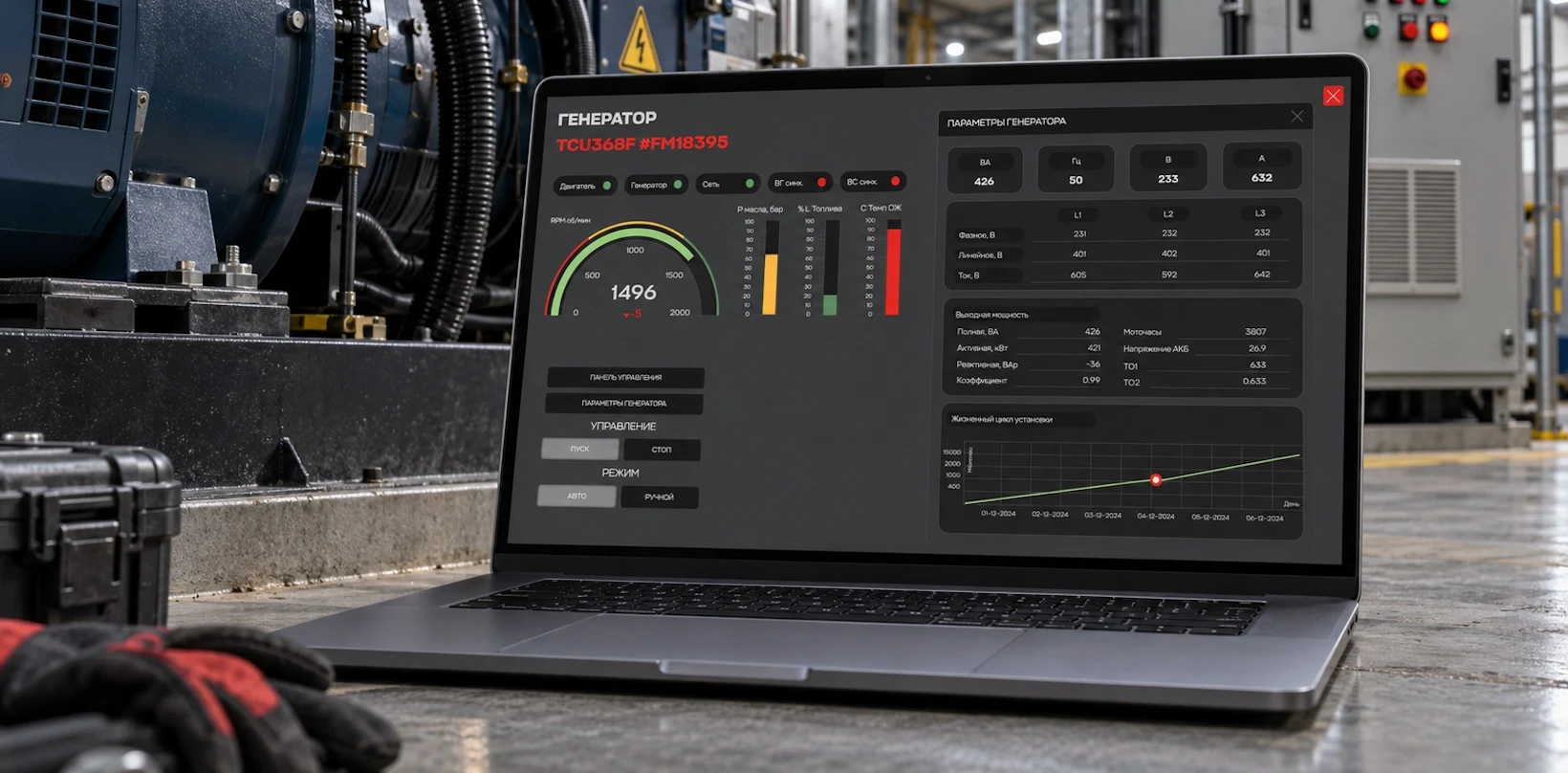

Мониторинг и предиктивная аналитика ДГУ и ГПУ: от фиксации аварий к обслуживанию по состоянию

Мониторинг и предиктивная аналитика ДГУ и ГПУ

Ограничения регламентного ППР и предпосылки перехода к модели CBM

В тяжелом энергомашиностроении базовым стандартом сервиса дизельных (ДГУ) и газопоршневых (ГПУ) электростанций исторически остается система планово-предупредительного ремонта (ППР). Она опирается на привязку регламентных операций к календарю или счетчику наработки моточасов (ТО-250, ТО-1000, ТО-2000 и далее).

Заводские межсервисные интервалы рассчитываются заводами-изготовителями под усредненный, идеализированный режим эксплуатации. В условиях реального промышленного объекта такой подход неизбежно вступает в противоречие с физикой работы оборудования:

  • Нелинейный профиль нагрузки: регулярная работа агрегата на низкой мощности (менее 30% от номинала) приводит к закоксовыванию цилиндро-поршневой группы и разжижению масла несгоревшим топливом; работа же на пиковых режимах форсирует термическую деструкцию присадок и механический износ шеек коленчатого вала.
  • Нестабильность топлива и смазочных материалов: отклонения метанового числа и влажности попутного нефтяного газа (ПНГ), присутствие сернистых соединений или использование дизельного топлива с высокой зольностью сокращают ресурс клапанов и масла в разы быстрее паспортных расчетов.
  • Внешние климатические факторы: холодные пуски при отрицательных температурах и работа в блок-контейнерах в условиях ограниченного теплосъема создают знакопеременные термические напряжения, которые паспортный регламент учесть не способен.

В результате следование графику ППР приводит к двум противоположным, но одинаково затратным крайностям:

  1. Необоснованные эксплуатационные расходы (OPEX): замена смазочных материалов, фильтров и быстроизнашиваемых деталей, которые еще не исчерпали физический ресурс, приводит к прямым переплатам за ЗИП и необоснованным командировкам сервисных инженеров на удаленные объекты.
  2. Пропуск форсированной деградации узлов: скрытые дефекты (кавитация помпы, локальные перегревы втулок цилиндров, зарождение детонации) часто развиваются лавинообразно непосредственно между плановыми ТО. Классический регламент их не видит, что заканчивается аварийным клином двигателя и убытками от простоя.

Ответом на эти ограничения стал переход от календарных интервалов к стратегии обслуживания по фактическому состоянию (Condition-Based Maintenance, CBM). Модель CBM предполагает непрерывный инструментальный мониторинг параметров первичного оборудования и выявление признаков износа на ранних стадиях. Сервисное вмешательство выполняется строго по объективным показаниям диагностической телеметрии — до того, как повреждение перейдет в критическую фазу.

Архитектура сбора данных: от датчиков до аналитического сервера

Построение системы сбора телеметрии для электростанций требует создания независимого измерительного слоя, который не оказывает влияния на штатную автоматику безопасности и управления агрегатом.

Штатная автоматика ДГУ (регистры Modbus)

↓ RS-485 / Modbus RTU либо Ethernet / Modbus TCP

Промышленный контроллер-шлюз на объекте

↓ защищённый канал связи (проводной интернет, 4G)

Серверная платформа: приём → хранение → история

↓

Браузер диспетчера (real-time) + уставки, события, отчёты

1. Полевой уровень и сбор первичных сигналов

Основным источником данных служат штатные микропроцессорные контроллеры управления электростанцией (ComAp, Deep Sea Electronics, Deif, Woodward, Motortech и др.). С них снимается массив базовых эксплуатационных параметров:

  • термодинамические показатели (температуры контуров, давление масла и топлива, давление наддува);
  • электрические параметры синхронного генератора (фазные токи и напряжения, активная и реактивная мощность, частота, коэффициент мощности cosφ);
  • статусы дискретных входов/выходов, журнал аварийных событий и счетчики наработки.

При необходимости расширения диагностического профиля агрегат дооснащается специализированными датчиками, отсутствующими в базовой комплектации:

  • датчиками качества и деградации моторного масла (диэлектрическая проницаемость, динамическая вязкость, температура);
  • пьезоэлектрическими датчиками виброскорости и виброускорения на подшипниковых узлах генератора и блоке цилиндров;
  • расходомерами топлива высокой точности (массовые кориолисовые или объемные счетчики);
  • термопарами индивидуального контроля температуры отработавших газов (ОГ) на выходе из каждого цилиндра.

2. Физические интерфейсы и протоколы обмена

Съем данных с контроллеров и вторичных измерителей организуется по промышленным шинам:

  • RS-485 (Modbus RTU): используется для интеграции локальных измерительных приборов и контроллеров на дистанциях до 1200 метров. Опрос настраивается с контролем таймаутов, чтобы исключить задержки циклов при сбоях отдельных слейв-устройств.
  • Ethernet (Modbus TCP / OPC UA): обеспечивает высокоскоростной съем технологических тегов (с циклом 100–500 мс) с контроллеров генераторов и панелей управления параллельной работой.

3. Регламент дооснащения эксплуатируемого парка (Retrofit)

Интеграция телеметрии на действующих ДГУ и ГПУ выполняется по регламенту неинвазивного подключения:

  • Принцип Read-only: физический и программный запрет на передачу управляющих команд в сторону контроллера агрегата. Шлюз работает исключительно на чтение регистров.
  • Развязка измерительных цепей: подключение дополнительных аналоговых датчиков (давления, температуры) выполняется через изолированные гильзы и промежуточные барьеры гальванической развязки, исключая взаимные наводки и помехи на штатную систему автоматики.

4. Шлюзы сбора (Edge Gateways) и передача данных

На раме станции или в шкафу АСУ ТП монтируется промышленный телематический шлюз (Edge-контроллер). На него возлагаются задачи первичной обработки:

  • Локальная буферизация: при потере связи со стационарным сервером шлюз сохраняет массив телеметрии в энергонезависимую память (кольцевой буфер до нескольких недель наработки) с последующей досылкой архива без потери меток времени.
  • Фильтрация и агрегация: первичная отбраковка дребезга контактов и аппаратных сбоев шин связи.
  • Информационная безопасность: передача данных на центральный аналитический сервер ведется по изолированному локальному контуру предприятия (On-premise) либо через шифрованные VPN-туннели (IPsec, OpenVPN) с поддержкой требований стандартов КИИ (187-ФЗ).

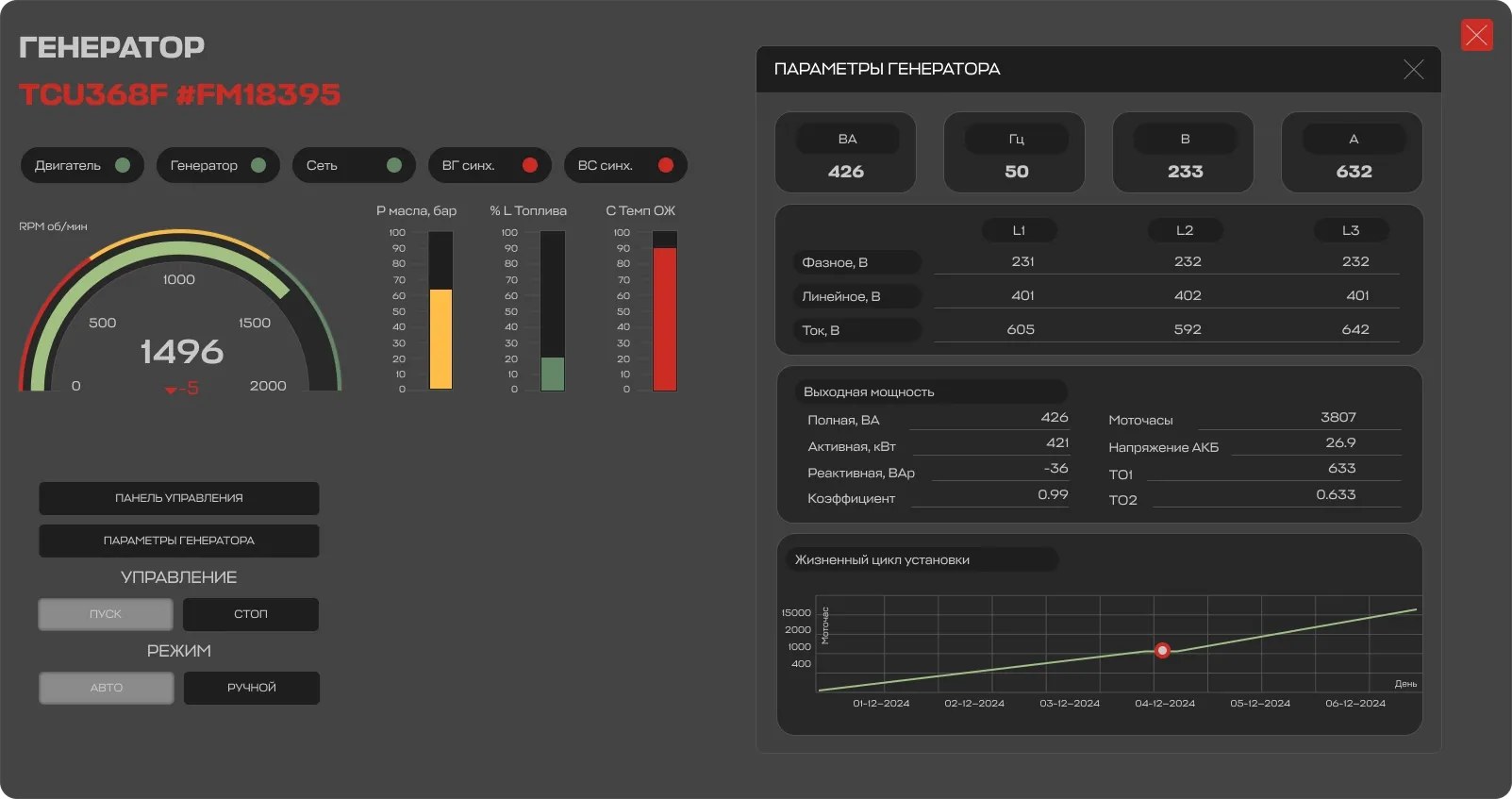

Что мониторит система удалённого контроля

Система удаленного мониторинга непрерывно считывает телеметрию со штатного контроллера электростанции и дополнительных датчиков, формируя цифровой профиль работы агрегата в реальном времени.

Контроль разделен на четыре базовых контура: параметры двигателя, электрические характеристики генератора, состояние вспомогательных систем и специализированный профиль для газопоршневых установок.

Мониторинг и предиктивная аналитика ДГУ и ГПУ

Параметры двигателя (ДВС)

Параметр Комментарий

Обороты

с контроллера и отдельно с ECU двигателя

Температура охлаждающей жидкости

с датчика и отдельно с ECU

Давление масла

—

Уровень топлива

—

Наработка, моточасы

основа для планирования ТО

Подогрев двигателя

состояние предпускового подогрева

Температура наружного воздуха

контекст для оценки тепловых режимов

Параметры синхронного генератора (альтернатора)

Группа Параметры

Напряжение

фазные L1-N, L2-N, L3-N; линейные L1-L2, L2-L3, L3-L1

Ток

L1, L2, L3

Мощность

активная P, реактивная Q, полная S, коэффициент мощности cos φ

Питание автоматики

напряжение АКБ, бортовая сеть

Сводный признак

«Гц/В норма» — соответствие частоты и напряжения допуску

Статусы коммутации, защита и геопозиционирование

  • Режим работы и коммутация: отслеживание положения силового выключателя генератора (включен / отключен / синхронизация) и сетевого выключателя, выбор режима «Генератор / Сеть», статус прохождения команд на пуск, останов и охлаждение.
  • Предупреждения и аварии штатной автоматики: фиксация сигналов общей аварии ДГУ, срабатывания аварийного останова, предупредительной сигнализации, квитирования аварий и таймера времени охлаждения.
  • Счётчики регламентного обслуживания: автоматический расчет остатка моточасов до очередного планового ТО-1 и ТО-2.
  • Конфигурируемые каналы (I/O): резервные дискретные и аналоговые входы/выходы для подключения специфических датчиков под требования конкретного объекта.
  • Положение объекта: мониторинг геокоординат через ГЛОНАСС/GPS (для контроля передвижных и мобильных электростанций).

Ориентиры по ключевым параметрам и аварийные уставки

Значения, от которых отталкиваются при первичной параметризации защит и формировании аналитических уставок:

Параметр Типовая рабочая норма Повод для внимания (граница уставки)

Частота вращения

1500 об/мин

Отклонение более 3%

Температура ОЖ

80–90 °C

Выход за пределы 95–100 °C

Давление масла

0,4–0,6 МПа

Падение ниже 0,3 МПа

Напряжение

±5% от номинала

Отклонение более ±7…10%

Частота тока

50±0,2 Гц

Выход за диапазон 49,5–50,5 Гц

Приведенные пороги являются общими отраслевыми ориентирами. На конкретном энергокомплексе они калибруются по паспорту ДВС и генератора, режимам работы и техническому заданию заказчика, после чего вносятся в аналитическую платформу как рабочие уставки.

Предиктивная аналитика: переход от сбора данных к прогнозированию отказов

Базовый сбор телеметрии не предотвращает поломки оборудования, а лишь фиксирует его текущее состояние. Задача предиктивной аналитики — автоматический поиск аномалий в потоке данных до того, как они приведут к аварийной остановке.

Различие между пороговыми уставками и предиктивной моделью

Классическая аварийная уставка срабатывает реактивно в тот момент, когда контролируемый параметр уже перешагнул критический порог и разрушение узла началось.

Предиктивная модель работает проактивно:

  • Расчет динамической нормы: для каждого датчика в реальном времени рассчитывается математически ожидаемое значение на основе текущего режима работы агрегата, приложенной нагрузки и показаний взаимосвязанных измерителей.
  • Фиксация скрытых аномалий: модель оценивает величину расхождения между расчетным и фактическим значением в процентах. Отклонение факта от нормы на 10–30% классифицируется алгоритмом как сигнал зарождающейся неисправности, даже если абсолютное значение параметра находится глубоко в паспортной «зеленой зоне».

Алгоритм перекрёстной проверки (верификация дефекта)

Чтобы исключить ложные срабатывания, система выполняет перекрестный анализ физических связей:

  1. Проверка входящих и исходящих взаимосвязей: алгоритм одновременно опрашивает датчики, которые физически влияют на аномальный параметр, и датчики, на которые влияет он сам.
  2. Идентификация развивающегося отказа: если согласованное отклонение фиксируется по всей цепочке связанных измерителей, система подтверждает развитие деструктивного процесса в узле и сопоставляет его со справочником аварий для определения типа дефекта.
  3. Отсеивание сбоев датчиков: если показания смежных приборов остаются в норме, отклонение интерпретируется как отказ самого датчика или передача недостоверных данных.

Эффективность алгоритмов опирается на фактическую статистическую базу: реестр подтвержденных отказов с временными метками, журнал регламентных ТО и массив накопленной телеметрии по парку установок.

Отраслевые ориентиры по раннему обнаружению скрытых дефектов

Главное преимущество алгоритмического анализа исторических данных перед визуальными осмотрами — выявление медленного межсервисного дрейфа. Человек на периодическом обходе не способен зафиксировать монотонный рост температуры на десятые доли градуса в неделю, воспринимая его как нормальное рабочее колебание, тогда как математическая модель однозначно выделяет восходящий тренд деградации.

Тип скрытого отказа Ранний диагностический признак Типичный горизонт предупреждения

Износ цилиндро-поршневой группы (ЦПГ)

Рост расхода моторного масла и топлива

500–2000 моточасов

Отказ термостата

Сужение рабочего температурного диапазона ОЖ

1–4 недели

Деградация системы охлаждения

Медленный дрейф температуры ОЖ вверх при неизменной мощности нагрузки

Недели

Особенности мониторинга газопоршневых установок (ГПУ)

Эксплуатация ГПУ требует контроля расширенного перечня технологических параметров, отсутствующих на дизельных электростанциях.

К базовому телеметрическому профилю добавляются:

  • Параметры топлива: давление и компонентный состав подаваемого газа;
  • Смесеобразование и наддув: температура газовоздушной смеси и параметры охлаждения наддувочного воздуха (интеркулера);
  • Контроль сгорания: наличие и интенсивность детонации.

Диагностика детонации является критически важной: ее раннее предиктивное обнаружение защищает дорогостоящие узлы цилиндро-поршневой группы (ЦПГ) от необратимого механического разрушения.

Экономический эффект: переход от регламентного ППР к обслуживанию по состоянию

Внедрение предиктивного обслуживания меняет базовые операционные процессы сервиса электростанций:

Показатель Классический ППР по графику Обслуживание по фактическому состоянию

Затраты на техническое обслуживание

Базовый уровень расходов

Снижение на 10–40%

Плановые выезды сервиса

Жестко по календарю / наработке

По фактическому состоянию агрегата

Разбор аварийных инцидентов

Субъективно, со слов дежурного персонала

Объективно, по сохраненным логам телеметрии

Отраслевые ориентиры окупаемости

  • Сокращение бюджета на ТО: оптимизация расходов на 10–40% выступает ориентиром для предиктивного сервиса; конкретная величина эффекта определяется размером парка генераторов, режимом их нагрузки и качеством накопленной телеметрии.
  • Формирование цифровой истории: первый измеримый результат внедрения платформы выражается в создании непрерывной истории работы каждого энергоблока. Объективная база данных необходима для аргументированного контроля подрядчиков, точного расследования первопричин отказов и планирования сервисных бюджетов.
  • Реализация на объекте: автоматизированный переход от календарного регламента к модели CBM (Condition-Based Maintenance) для парка ДГУ и ГПУ обеспечивает специализированная платформа Check PRO, совмещающая сбор телеметрии с алгоритмами прогнозирования аварийных ситуаций.

FAQ

Ответы на популярные вопросы

  • Какие параметры важнее всего контролировать в первую очередь?

    Базовый телеметрический профиль первого приоритета включает ключевые термодинамические параметры двигателя, электрические характеристики генератора и аварийные статусы автоматики.

    • Контур двигателя (ДВС): частота вращения коленчатого вала (обороты), давление масла в главной магистрали, температура охлаждающей жидкости (ОЖ), уровень топлива в расходном баке и наработка моточасов для планирования регламентного ТО.
    • Синхронный генератор: фазные и линейные напряжения, токи нагрузки по фазам (контроль асимметрии и перегрузки), а также параметры генерируемой мощности.
    • Сигналы штатной автоматики: непрерывный контроль дискретных аварийных статусов контроллера — «Предупреждение», «Общая авария» и «Аварийный останов» (E-Stop).

  • Чем предиктивная аналитика отличается от обычного мониторинга?

    Главное отличие — проактивное предупреждение о скрытом дефекте вместо запоздалой фиксации уже начавшейся аварии.

    • Обычный мониторинг: работает по жестким статическим порогам (уставкам) и выдает тревожный сигнал только тогда, когда параметр уже вышел за допустимый предел и оборудование находится в аварийном режиме.
    • Предиктивная аналитика: непрерывно отслеживает математическую тенденцию и динамику изменений во времени, рассчитывая ожидаемую норму параметров под текущей нагрузкой и предупреждая сервисную службу о вероятности отказа задолго до срабатывания аварийных защит.

  • Как быстро система обнаруживает зарождающуюся неисправность?

    Горизонт раннего обнаружения зависит от физики деградации конкретного узла и составляет от нескольких недель до нескольких тысяч моточасов.

    В качестве базового отраслевого ориентира: развитие скрытого механического износа цилиндро-поршневой группы (ЦПГ) алгоритмы предиктивного анализа идентифицируют за 500–2000 моточасов до наступления критического отказа агрегата.

  • Можно ли подключить удалённый мониторинг к уже работающему ДГУ?

    Да, интеграция удаленного мониторинга на действующие электростанции выполняется без изменения базовой схемы автоматики и без вмешательства в работу систем безопасности.

    • Для станций с цифровым интерфейсом: если штатный контроллер генератора оснащен портами RS-485 или Ethernet, подключение к платформе выполняется напрямую в режиме считывания регистров (Read-only).
    • Для станций старого парка (Retrofit): агрегаты без встроенных цифровых портов дооснащаются современным контроллером и необходимым набором внешних измерительных датчиков.

  • Через какие протоколы идёт обмен данными?

    Сбор технологической телеметрии на объекте строится на открытом промышленном стандарте Modbus, который нативно поддерживает абсолютное большинство контроллеров электростанций.

    • По последовательным шинам: протокол Modbus RTU по физическому интерфейсу RS-485.
    • По сетевой инфраструктуре: протоколы Modbus TCP и Modbus RTU over TCP по каналу Ethernet.
