5 фатальных ошибок при интеграции SCADA в энергоцентре

Энергоцентр с генераторными установками и схемой SCADA

Почему интеграция SCADA в энергоцентре — не типовой IT-проект

Внедрение систем сбора данных и диспетчеризации (SCADA) на объектах собственной генерации принципиально отличается от типовых IT-проектов. Энергоцентр представляет собой единый термодинамический и электродинамический комплекс, где параметры переходных процессов меняются за доли секунды, а любая некорректная управляющая команда сопровождается тяжелыми динамическими нагрузками на первичное оборудование.

Распространенная системная ошибка при реализации проектов — восприятие SCADA исключительно как надстройки для визуализации (HMI) и протоколирования. В условиях работы параллельных источников генерации, сложных распределительных сетей и изменяющихся профилей нагрузки некорректная архитектура взаимодействия верхнего и нижнего уровней автоматики приводит к серьезным авариям:

  • асинхронным включениям генераторных агрегатов с повреждением эластичных муфт и коленчатых валов;
  • возникновению гидроударов в контурах утилизации тепла и охлаждения;
  • ложным срабатываниям защит и каскадному отключению ответственных потребителей предприятия;
  • задержкам или блокировкам аварийных остановов при сбоях в сетевой инфраструктуре.

Надежная интеграция SCADA в энергоцентре требует детального понимания электромеханики синхронных генераторов, логики микропроцессорных терминалов РЗА и обеспечения временного детерминизма.

Ниже рассмотрены пять критических ошибок, регулярно возникающих при интеграции SCADA на объектах распределенной генерации, их физическая природа и инженерные решения, предотвращающие аварийные режимы еще на этапе пусконаладочных работ.

Ошибка 1: Перенос критической логики защит на уровень SCADA вместо ПЛК

Что происходит

На мнемосхеме диспетчера загорается аварийная сигнализация (критический провал давления масла, перегрев охлаждающей жидкости или сигнал загазованности), однако генераторный агрегат продолжает работать. Защитный останов не отрабатывает вовремя, что приводит к механическим разрушениям или клину двигателя.

Причина

Алгоритм аварийного отключения реализован программно на верхнем уровне через сценарии, скрипты или триггеры SCADA-сервера. Серверные ОС общего назначения (Windows, Linux) недетерминированы и подвержены системным задержкам, а локальная сеть (Ethernet/TCP) уязвима к коллизиям, зависанию коммутаторов и обрывам кабелей. В момент аварии управляющая команда со SCADA на контроллер просто не успевает дойти.

Как избежать

  • Автономия ПЛК: все контуры противоаварийной защиты (ПАЗ) и аварийные остановы (Trip / E-Stop) прошиваются исключительно в память контроллера агрегата и исполняются в базовом цикле 10–50 мс.
  • Аппаратные цепи: аварийные сигналы заводятся на дискретные входы шкафа управления физическими «сухими контактами» с контролем целостности линии, минуя сетевые протоколы.
  • SCADA в режиме Read-only: верхний уровень выполняет только функции индикации, регистрации событий и архивирования осциллограмм. Сбой или зависание сервера не должны влиять на работу штатных защит.
  • Тест на ПНР: обязательная проверка физическим отключением сетевого кабеля связи со SCADA при имитации аварии — ПЛК обязан штатно заглушить установку автономно.
Аварийная остановка генератора при потере связи со SCADA

Ошибка 2: Конфликт логики АВР и контроллера ГПУ при параллельной работе с сетью

Что происходит

В момент коммутации сетевого или секционного выключателя раздается резкий металлический удар в машинном зале, фиксируется бросок сверхтоков, срезает эластичную муфту привода или скручивает вал генератора. В менее разрушительных сценариях энергоблок мгновенно выпадает в аварию по обратной мощности или защите от перегрузки по току.

Причина

Несинхронное (встречное) включение генератора в сеть. Общестанционная автоматика (АВР или сценарий в SCADA) и локальный контроллер генераторной установки работают несогласованно. АВР подает сигнал на включение силового выключателя по внутренним таймерам, не дожидаясь от контроллера ГПУ точного выравнивания фазовых углов, напряжения и частоты. Другой вариант — при просадке внешней сети автоматика ввода запаздывает с отключением, превращая генератор в синхронный двигатель, который начинает крутиться за счет внешней системы.

Как избежать

  • Приоритет контроллера агрегата: команда на включение генераторного выключателя при синхронизации должна выдаваться исключительно контроллером ГПУ (ПЛК), когда разность частот, напряжений и угол сдвига фаз входят в допустимое окно (Δδ≈0). SCADA и АВР могут лишь выдавать разрешение на синхронизацию, но не замыкать цепь принудительно.
  • Аппаратные реле контроля синхронизма (РКС): последовательно в цепь катушки включения выключателя устанавливается независимое реле (РКС). Оно блокирует подачу импульса на привод выключателя, если параметры сети и генератора не совпали, исключая ошибку софта.
  • Логика перехода в «остров»: при аварии во внешней сети автоматика должна мгновенно отсекать вводной выключатель (по защитам обратной мощности, снижения напряжения или скорости изменения частоты RoCoF), одновременно сбрасывая неответственные цеховые нагрузки, чтобы избежать остановки ГПУ от резкого динамического наброса мощности.
  • Согласование таймеров: выдержки времени циклов АВР должны быть увязаны с физическим временем разгона, возбуждения и синхронизации генераторных установок (от 15 до 90 секунд).

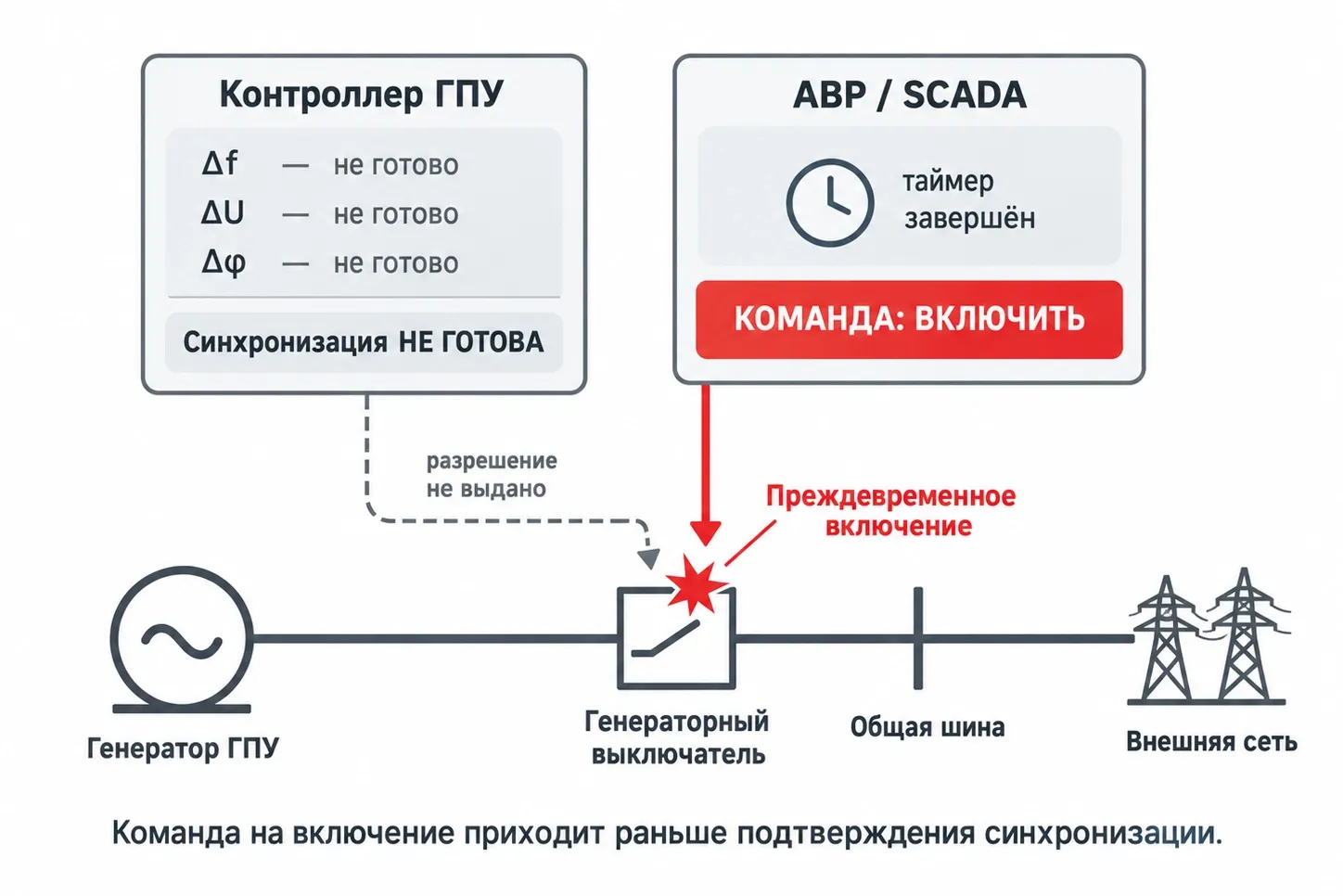

Несогласованное включение генераторного выключателя до завершения синхронизации

Ошибка 3: Уставки РЗА настроены по шаблону, без расчёта токов короткого замыкания под объект

Что происходит

Два типовых аварийных сценария:

  1. Ложное обесточивание объекта: генераторный или секционный выключатель выбивает при штатном прямом пуске мощного цехового потребителя (насоса, дробилки, компрессора).
  2. Полный отказ защиты: при реальном междуфазном КЗ на линии выключатель не срабатывает, аварийный ток выжигает кабельную трассу и ячейку КРУ, пока повреждение не дойдет до механического разрушения оборудования.

Причина

Уставки микропроцессорных терминалов релейной защиты и автоматики (РЗА) перенесены из типовых заводских таблиц или настроены по шаблону мощной централизованной энергосистемы.

Автономный синхронный генератор принципиально отличается от внешней сети:

  • Его мощность сопоставима с мощностью отдельных крупных нагрузок — пусковой ток мощного асинхронного двигателя вызывает просадку напряжения и бросок тока, который шаблонная защита принимает за короткое замыкание.
  • При реальном КЗ в изолированном режиме («острове») установившийся ток замыкания быстро затухает из-за размагничивающего действия реакции якоря. Если в возбудителе нет функции форсировки, ток КЗ через несколько периодов падает до значений, близких к номинальным, и стандартная максимальная токовая защита (МТЗ) его попросту «не видит».

Как избежать

  • Расчет токов КЗ под все режимы: аналитический расчет токов короткого замыкания (трехфазных, двухфазных и однофазных) должен выполняться отдельно для каждого эксплуатационного сценария: параллельная работа с сетью, изолированный «остров», работа одного агрегата и параллельная работа нескольких ГПУ.
  • Сквозная карта селективности: построение единых времятоковых характеристик (ВТХ) от отходящих линий потребителей до генераторных выключателей. Ступень селективности по времени между смежными аппаратами должна составлять не менее 0,2–0,4 с для локализации точки аварии.
  • Применение специализированных защит: использование МТЗ с пуском (или комбинированным пуском) по минимальному напряжению, защит от обратной мощности, а также дифференциальной токовой защиты генератора для безынерционного отключения внутренних повреждений.
  • Прогрузка терминалов на ПНР: обязательная натурная проверка срабатывания защит первичным или вторичным током (с использованием поверочных комплексов вроде «РЕТОМ») с обязательной верификацией передачи сигналов тревог и сбросов в SCADA.

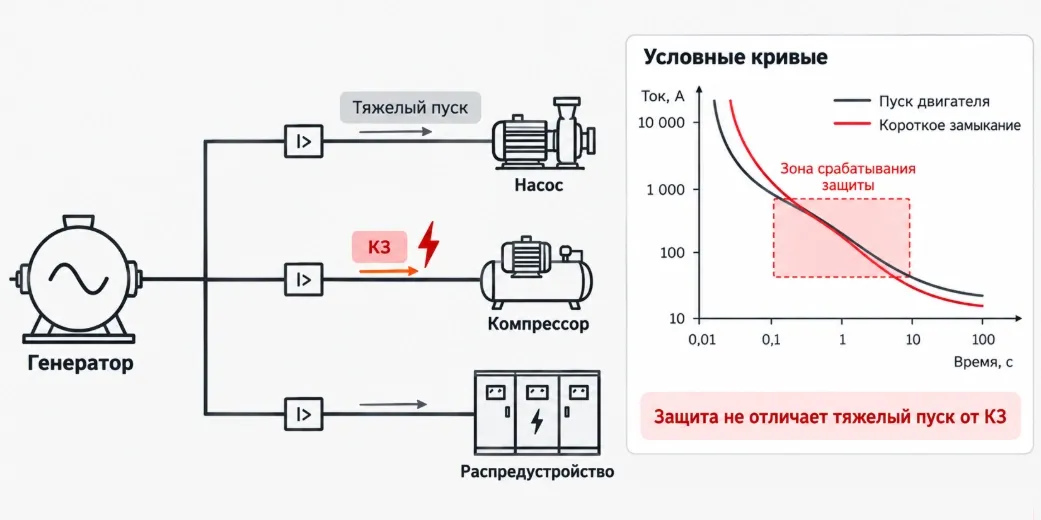

Шаблонные уставки РЗА: ложное отключение или пропуск аварии

Ошибка 4: Разрозненные протоколы связи, хаос в тегах и отсутствие синхронизации времени

Что происходит

Параметры на мнемосхемах обновляются с задержкой в несколько секунд, периодически «замерзают» или отображаются с неверной размерностью (например, давление в барах вместо МПа или инвертированные статусы выключателей). В журнале событий нарушена хронология: следствие регистрируется раньше причины (например, срабатывание защиты зафиксировано на две секунды раньше, чем бросок тока). При аварии диспетчер видит хаотичный поток сообщений, а восстановить реальную последовательность событий по логам невозможно.

Причина

  • «Зоопарк» протоколов: прямое подключение к SCADA оборудования разных производителей по несогласованным каналам (Modbus RTU, Modbus TCP, Profinet, SNMP, проприетарные шины).
  • Перегрузка шин передачи данных: последовательные интерфейсы (RS-485) перегружают циклическим опросом сотен второстепенных параметров, из-за чего возникают очереди запросов, коллизии, таймауты и пропуски пакетов.
  • Отсутствие единого источника времени: контроллеры агрегатов, микропроцессорные блоки РЗА и сервер SCADA работают по собственным внутренним часам, которые без синхронизации быстро расходятся на секунды и минуты.
  • Метки времени формируются на сервере: время событию присваивается не в момент его фактического возникновения в контроллере (Event Time), а в момент, когда пакет данных дошел до SCADA-сервера (Arrival Time), что полностью искажает аварийную картину при задержках в сети.

Как избежать

  • Единый магистральный протокол: стандартизация обмена между нижним и верхним уровнями на базе OPC UA или МЭК 60870-5-104 / МЭК 61850. Медленные полевые шины (Modbus RTU) опрашиваются локальными контроллерами-шлюзами с аппаратной буферизацией данных.
  • Аппаратная синхронизация времени (NTP / PTP / SNTP): установка локального сервера точного времени (с синхронизацией по ГЛОНАСС/GPS). Все ПЛК, терминалы РЗА и серверные узлы должны синхронизировать часы с точностью не хуже 1–10 мс.
  • Фиксация меток времени на источнике: передача событий и аварийных сигналов со стороны ПЛК и защит строго с «родной» меткой времени (timestamped events).
  • Матрица частоты опроса: жесткое разделение тегов по приоритетам передачи:
    • аварийные дискреты и статусы защит — спорадически или с циклом 50–100 мс;
    • динамические параметры (токи, напряжения, частота, мощность) — 100–250 мс;
    • технологические тренды (температуры контуров, уровни жидкостей) — 1–2 с;
    • статические данные (моточасы, наработка, архивные счетчики) — 5–10 с.
  • Единый классификатор тегов (Tag convention): утверждение до начала программирования сквозной структуры наименований тегов (например, по стандарту KKS), единых физических единиц измерения и форматов данных (Float/Integer/Boolean).
Разрозненные каналы связи и рассинхронизация данных SCADA

Ошибка 5: Ввод в эксплуатацию без проверки динамических и переходных режимов

Что происходит

Энергоцентр успешно выдерживает стандартное 72-часовое опробование под ровной нагрузкой, но при первой же нештатной ситуации в сети — просадке напряжения, пуске мощного цехового двигателя или переключении фидеров — автоматика не справляется, и станция уходит в блэкаут.

Причина

Испытания при ПНР проводились исключительно в статике: генераторы часами вырабатывали постоянную мощность на завод или резистивный нагрузочный стенд. Скрытые конфликты между регуляторами скорости (Governor), возбуждения (AVR), защитами РЗА и скриптами SCADA не видны на ровном графике — они проявляются только в динамике переходных процессов, которые длятся доли секунды.

Как избежать

  • Проверка аварийных сценариев на ПНР: обязательная натурная отработка ключевых переходных режимов: внезапной потери внешнего ввода, перехода в изолированный «остров», обратной синхронизации с сетью и ступенчатых набросов/сбросов нагрузки (до 50–100% мощности).
  • Испытания под реактивной нагрузкой: использование индуктивно-нагрузочных модулей для проверки устойчивости генераторов при пусках тяжелого электрооборудования и просадках напряжения.
  • Контроль по осциллограммам: анализ записей с терминалов РЗА и контроллеров агрегатов во время бросков нагрузки — регуляторы обязаны демпфировать колебания частоты и напряжения за нормативное время.
  • Стресс-тест связи под нагрузкой: имитация обрыва сетевых кабелей и перезагрузки серверов SCADA прямо во время работы энергоблоков — первичная автоматика должна сохранять генерацию автономно.
Работа энергоцентра в штатном и аварийном режимах

Резюме и приёмка: чек-лист готовности SCADA к промышленной эксплуатации

Интеграция верхнего уровня АСУ ТП в энергоцентре считается завершенной не тогда, когда на мониторах появились красивые мнемосхемы, а когда система доказала свою устойчивость в нештатных и аварийных режимах.

Сводная матрица ошибок и архитектурных решений

Ошибка при интеграции Риски и аварийные последствия Инженерное решение

1. Логика защит на уровне SCADA

Отказ аварийного останова при обрыве связи; механический клин агрегата.

Аппаратные «сухие контакты» на ПЛК; цикл 10–50 мс; SCADA строго в режиме Read-only.

2. Конфликт АВР и контроллера ГПУ

Несинхронное включение, срез эластичных муфт, повреждение вала генератора.

Приоритет контроллера агрегата при включении; аппаратные реле контроля синхронизма (РКС).

3. Шаблонные уставки РЗА

Ложные срабатывания при пуске двигателей или отказ МТЗ при затухании тока КЗ в «острове».

Расчет токов КЗ под все режимы; сквозная карта селективности (ступени 0,2–0,4 с); МТЗ с пуском по напряжению.

4. Хаос протоколов и тегов

Задержки данных, рассинхрон событий, невозможность восстановить хронологию аварии.

Магистральная шина OPC UA / МЭК; сквозной NTP-сервер времени (до 1–10 мс); метки времени на источнике.

5. Сдача без динамических тестов

Каскадный блэкаут при первой посадке напряжения или сбросе/набросе нагрузки.

Натурные испытания переходных режимов (потеря сети, наброс 50–100%); стресс-тест сети связи под нагрузкой.

Чек-лист проверки перед подписанием актов ввода (для службы главного энергетика)

Перед приёмкой энергоцентра в промышленную эксплуатацию служба заказчика должна верифицировать следующие пункты:

  1. Тест на физическую потерю связи со SCADA: при отключении сетевого патч-корда от шкафа управления работающая установка штатно останавливается по сигналу местной кнопки аварийного останова (E-Stop).
  2. Аппаратная блокировка синхронизма: проверено наличие и срабатывание внешнего реле РКС в цепи включения генераторного выключателя.
  3. Протоколы проверки РЗА: предоставлена сквозная карта селективности защит и протоколы прогрузки микропроцессорных терминалов первичным/вторичным током для всех эксплуатационных режимов («сеть», «остров», параллель).
  4. Синхронизация меток времени: расхождение часов между ПЛК агрегатов, блоками РЗА и сервером SCADA не превышает допустимой погрешности (не более 10 мс).
  5. Отработка перехода в «остров»: проведен натурный тест с внезапным отключением сетевого ввода под нагрузкой; станция удержала частоту и напряжение без аварийного останова генераторов.
  6. Осциллографирование переходных процессов: подтверждено демпфирование колебаний частоты и напряжения в нормативное время при ступенчатом сбросе и набросе нагрузки.

FAQ

Ответы на популярные вопросы

  • Почему SCADA не должна отвечать за аварийную остановку оборудования?

    SCADA не может отвечать за противоаварийную защиту (ПАЗ), поскольку работает в недетерминированной программной среде и уязвима к сетевым задержкам и сбоям связи. Серверные операционные системы общего назначения (Windows, Linux) и офисные сети Ethernet не гарантируют жесткого реального времени.

    • Детерминизм ПЛК: алгоритмы аварийного отключения обязаны исполняться автономно в жестком цикле локального контроллера агрегата (10–50 мс).
    • Прямые аппаратные цепи: сигналы аварийного останова (E-Stop, датчики давления масла, вибрации, загазованности) заводятся «сухими контактами» на дискретные входы шкафа управления, минуя сетевые протоколы.
    • Роль SCADA: верхний уровень выполняет исключительно пассивные функции мониторинга — сбор телеметрии, визуализацию и архивирование осциллограмм в режиме Read-only. При зависании или отключении сервера диспетчеризации генератор сохраняет полную способность штатно заглушиться.

  • Что произойдёт при потере связи между SCADA и контроллером ГПУ?

    При правильной архитектуре энергоцентра потеря связи со SCADA никак не нарушает работу ГПУ: агрегат продолжает автономно нести нагрузку и отрабатывать все контуры защит. Верхний уровень в этом случае временно теряет лишь визуализацию и запись текущих трендов.

    • Штатное поведение: контроллер генератора локально стабилизирует обороты, управляет возбуждением и контролирует внутренние аварийные уставки.
    • Признак проектной ошибки: если при обрыве сетевого кабеля энергоблок аварийно останавливается — интегратор ошибочно завязал защитные блокировки или подтверждение команд (handshake) на программный уровень диспетчеризации.

  • Как проверить корректность уставок релейной защиты (РЗА) энергоцентра?

    Корректность уставок РЗА подтверждается электротехническим расчетом токов короткого замыкания (КЗ) под фактическую схему объекта и построением сквозной карты селективности. Типовые заводские уставки для автономной генерации неприменимы.

    • Расчетные режимы: токи КЗ рассчитываются раздельно для параллельной работы с сетью, изолированного «острова» и пуска нескольких машин.
    • Критерий правильной настройки: релейная защита гарантированно отстраивается от тяжелых пусковых бросков цеховых электродвигателей (насосов, компрессоров), но ликвидирует реальное замыкание в течение 0,1–0,3 секунды.
    • Верификация на ПНР: обязательна натурная прогрузка терминалов первичным или вторичным током поверочными комплексами с проверкой корректности передачи дискретных аварийных сигналов в SCADA.

  • Нужно ли тестировать переходные режимы отдельно от штатной работы?

    Да, натурное тестирование переходных процессов строго обязательно, так как до 90% скрытых аппаратных конфликтов и системных аварий происходят именно в моменты динамических коммутаций. В установившемся режиме с постоянной нагрузкой алгоритмические ошибки не проявляются.

    В программу испытаний при вводе в эксплуатацию включаются:

    1. Внезапное отключение внешнего сетевого ввода под нагрузкой и переход в изолированный «остров»;
    2. Обратная синхронизация с восстановленной сетью;
    3. Ступенчатые сбросы и набросы технологической мощности (до 50–100% от номинала);
    4. Коммутации межсекционных выключателей распределительного устройства под нагрузкой.

  • Какие протоколы связи используются при интеграции SCADA в энергоцентре?

    Отраслевым стандартом магистрального обмена верхнего уровня в современной генерации является протокол OPC UA, а для распределительных устройств 6–10 кВ — МЭК 61850. Протокол Modbus применяется только на нижнем полевом уровне.

    • OPC UA (магистраль «ПЛК — SCADA»): обеспечивает строгую типизацию данных, шифрование по требованиям КИИ (187-ФЗ) и передачу меток времени непосредственно из буфера контроллера (SOE).
    • МЭК 61850 / МЭК 60870-5-104: применяются для быстрой интеграции микропроцессорных терминалов РЗА и высоковольтных ячеек КРУ.
    • Modbus RTU / Modbus TCP: используются как бюджетное решение для опроса вспомогательных узлов (счетчиков электроэнергии, тепловычислителей, локальных датчиков) через специализированные шлюзы с буферизацией.

    Кто должен согласовывать логику АВР при интеграции SCADA?

    Логика взаимодействия АВР и контроллеров генераторов согласуется трехсторонней комиссией: генеральным проектировщиком электроснабжения, заводом-изготовителем генераторных установок и системным интегратором АСУ ТП.

    • Предмет согласования: карта взаимных блокировок, приоритеты переключения фидеров, уставки выдержек времени и схема аппаратного контроля синхронизма (РКС).
    • Точка фиксации ответственности: итоговый протокол согласования алгоритмов подписывается и утверждается главным энергетиком предприятия до старта программирования контроллеров и выезда на пусконаладочные работы.
